Diagramme en boîte

Un diagramme en boîte, également appelé une boîte à moustaches, est utilisé pour résumer graphiquement la distribution d'une série statistique. Un diagramme en boîte montre les principaux indicateurs de dispersion, notamment l'étendue, les quartiles et l'écart interquartile. Dans cette explication, nous détaillons tous ces concepts clés avec des exemples.

Boîte à moustaches

Une boîte à moustaches (ou diagramme en boîte) permet de visualiser des informations clés d'une série statistique. Les informations suivantes sont nécessaires sur un diagramme en boîte :

  • le minimum ;

  • le maximum ;

  • le premier quartile, (\(Q_1\)) ;

  • la médiane (\(Q_2\)) ;

  • le troisième quartile, (\(Q_3\)).

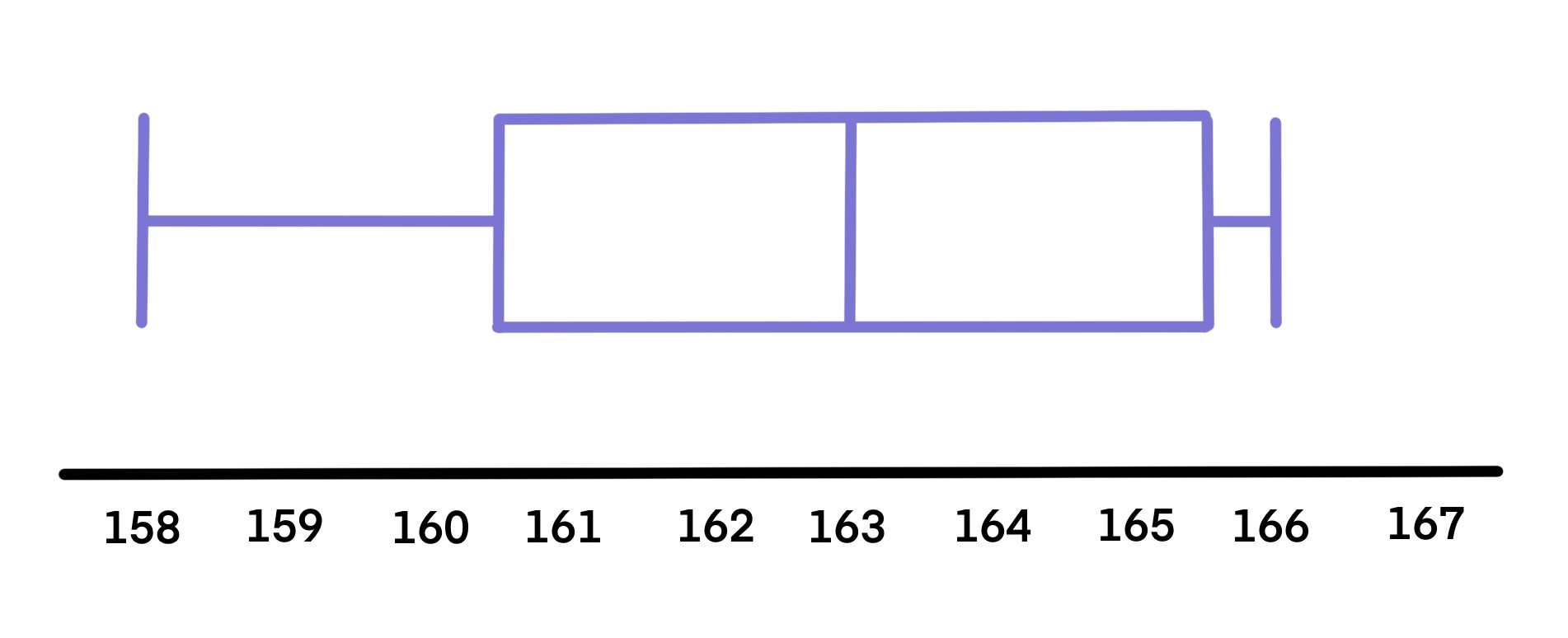

Sur le diagramme en boîte ci-dessous, le minimum est \(158\) et le maximum est \(166\). Autrement dit, la plus petite valeur de la série statistique est \(158\) et la plus grande valeur de la série statistique est \(166\).

Diagramme en boîte Diagramme en boîte exemple StudySmarterFig. 1 - Un exemple d'un diagramme en boîte

De plus, le premier quartile est \(160{,}5\), la médiane est \(163\) et le troisième quartile est \(165{,}5\). Si tu ne te sens pas à l'aise avec les quartiles, nous détaillons tout ce qu'il faut savoir plus bas dans cette explication.

Il est également possible de noter des valeurs aberrantes sur une boîte à moustaches. Il s'agit de valeurs qui sont très distantes de toutes les autres valeurs mesurées. Or, nous ne prenons souvent pas en compte ces valeurs.

Un diagramme en boîte nous montre la dispersion des données. Regardons cela de plus près.

Indicateurs de dispersion

Un indicateur de dispersion donne une idée de la distribution des valeurs d'une série statistique. En d'autres termes, cela nous permet de savoir si les valeurs de la série statistique sont très proches ou assez éloignées. Plus élevé l'indicateur de dispersion, plus éloignées sont les données. Ici, nous détaillons deux indicateurs de dispersion qui sont pertinents dans l'interprétation d'un diagramme en boîte : l'étendue et l'écart interquartile.

Étendue

L'étendue est la différence entre le maximum et le minimum. Si l'étendue est relativement petit, nous pouvons imaginer que les valeurs de la série statistique sont très proches.

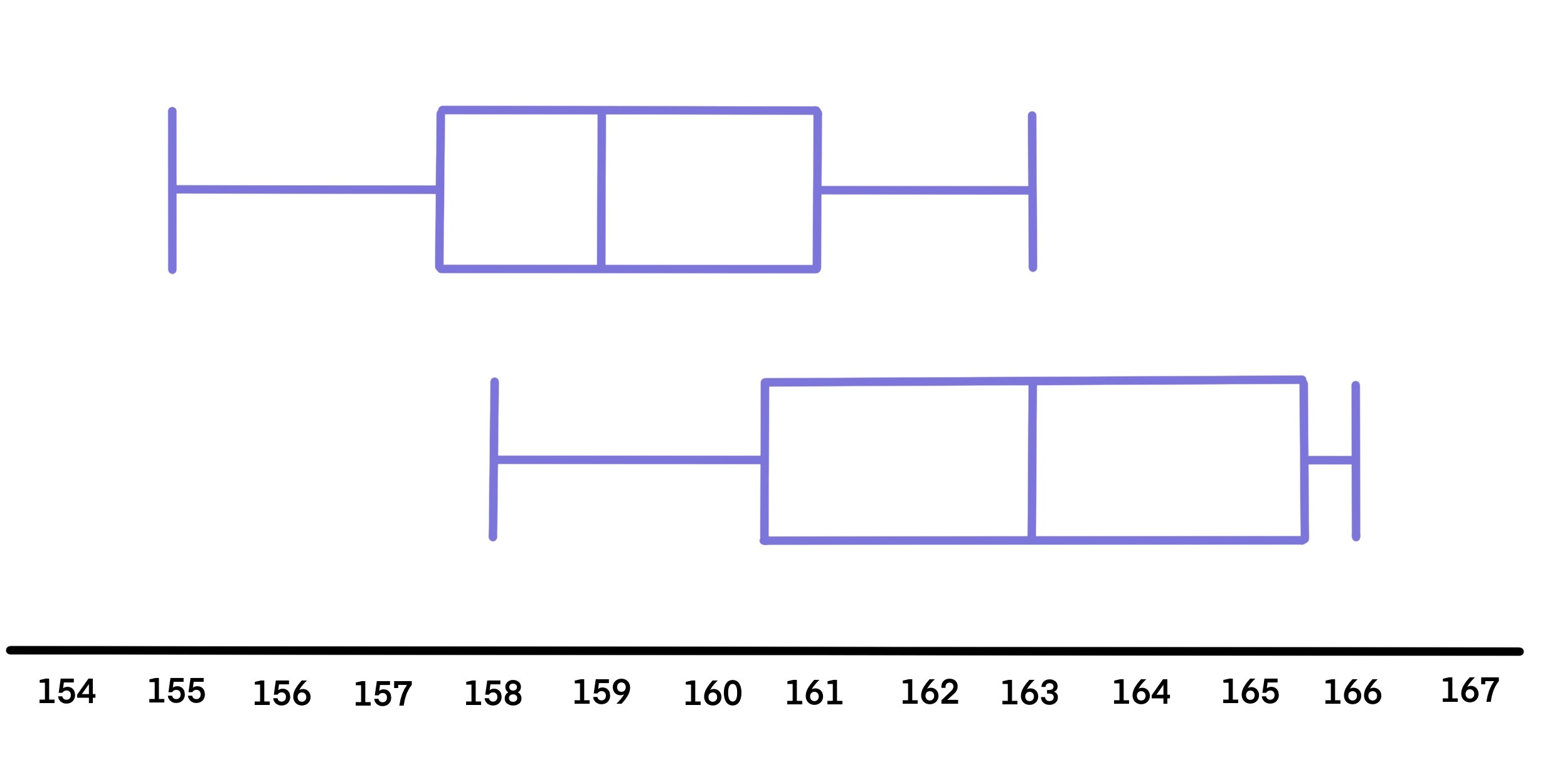

Diagramme en boîte Interpréter un diagramme en boîte StudySmarterFig. 2 - Comment interpréter un diagramme en boîte

Le minimum et le maximum du diagramme en boîte en haut sont \(163\) et \(155\), respectivement. L'étendue de la série statistique est donc \(163 - 155 = 8\).

Pour le diagramme en boîte en bas, le maximum est \(166\) et le minimum est \(158\), respectivement. L'étendue de la série statistique est donc \(166 - 158 = 8\).

Même si globalement les valeurs d'une série statistique sont plus élevées que l'autre, elles sont également étalées.

L'étendue n'est qu'une donnée qui nous aide à interpréter la dispersion d'une série statistique. Les deux séries ci-dessus ont la même étendue, mais ne sont pas tout à fait étalées de la même façon. Avant de voir comment interpréter l'écart interquartile, détaillons ce qu'il faut savoir sur les quartiles.

Quartiles

Les quartiles d'une série statistique la séparent en quatre parties.

Le premier quartile, noté \(Q_1\), est la plus petite valeur de la série statistique, telle qu'au moins un quart des valeurs sont inférieures ou égales.

Le deuxième quartile, noté \(Q_2\), est la plus petite valeur de la série statistique, telle que la moitié des valeurs sont inférieures ou égales.

Le troisième quartile, noté \(Q_3\), est la plus petite valeur de la série statistique, telle qu'au moins trois quarts des valeurs sont inférieures ou égales.

La médiane est la même chose que le deuxième quartile.

Calculons les quartiles de la série suivante : \(47, 50, 62, 76, 98, 54, 38, 66, 24\).

Il faut d'abord mettre les valeurs en ordre croissant : \(24, 38, 47, 50, 54, 62, 66, 76, 98\).

Comme l'effectif est \(9\), la médiane est la cinquième valeur, \(54\). Les valeurs inférieures ou égales à la médiane sont : \(24, 38, 47, 50, 54\). Le premier quartile est donc \(47\). De même, les valeurs supérieures ou égales à la médiane sont : \(54, 62, 66, 76, 98\). Le troisième quartile est donc \(66\).

Écart interquartile

L'écart interquartile est la différence entre le troisième quartile et le premier quartile. Nous pouvons donc utiliser la formule suivante : \[ \text{EI} = Q_3 - Q_1 \] Voyons maintenant comment interpréter cet indicateur de dispersion.

Diagramme en boîte Interpréter une boîte à moustaches StudySmarterFig. 3 - Interpréter un diagramme en boîte

Le premier quartile et le troisième quartile du diagramme en boîte en haut sont \(157{,}5\) et \(161\), respectivement. L'écart interquartile de la série statistique est donc \(161 - 157{,}5 = 3{,}5\).

Pour le diagramme en boîte en bas, le premier quartile est \(160{,}5\) et le minimum est \(165{,}5\), respectivement. L'écart interquartile de la série statistique est donc \(165{,}5 - 160{,}5 = 5\).

Même si les étendues des deux séries statistiques sont les mêmes, l'écart interquartile du diagramme en boîte en bas est plus élevé. Cela veut dire que la série correspondante est plus étalée que l'autre.

Diagramme en boîte - Points clés

  • Un diagramme en boîte est un diagramme qui montre :
    • le minimum ;
    • le maximum ;
    • le premier quartile, (\(Q_1\)) ;
    • la médiane (\(Q_2\)) ;
    • le troisième quartile, (\(Q_3\)).
  • Un indicateur de dispersion montre si les valeurs de la série statistique sont très proches ou assez éloignées.
  • L'étendue est la différence entre le maximum et le minimum.
  • Les quartiles d'une série statistique la divisent en quatre parties.
  • L'écart interquartile est la différence entre le troisième quartile et le premier quartile : \( \text{EI} = Q_3 - Q_1 \).

Questions fréquemment posées en Diagramme en boîte

Sur une boîte à moustaches, nous pouvons observer cinq traits verticaux. Le premier trait correspond au minimum. Le deuxième trait correspond au premier quartile. Le troisième correspond au deuxième quartile ou médiane. La quatrième est le troisième quartile. Enfin, le cinquième trait correspond au maximum.

Une boîte à moustaches représente graphiquement la dispersion d'une série statistique.

Pour construire une boîte à moustaches, il faut le minimum, le maximum et les trois quartiles. Il faut faire un trait vertical pour chacun de ces valeurs et ensuite dessiner la boîte à moustaches.

Nous devons comparer les indicateurs de dispersions des deux boîtes à moustaches, en particulier, l'étendue et l'écart interquartile.

Évaluation finale de Diagramme en boîte

Question

Un diagramme en boîte s'appelle également ____.

Montrer la réponse

Réponse

une boîte à moustaches

Montrer la question

Question

Un diagramme en boîte doit contenir quelles informations ?

Montrer la réponse

Réponse

le minimum, le maximum, le premier quartile, la médiane et le troisième quartile

Montrer la question

Question

Qu'est-ce que le premier quartile ?

Montrer la réponse

Réponse

Le premier quartile, noté \(Q_1\), est la plus petite valeur de la série statistique, telle qu'au moins un quart des valeurs sont inférieures ou égales.

Montrer la question

Question

Quelle est la formule pour l'écart interquartile ?

Montrer la réponse

Réponse

\[ \text{EI} = Q_3 - Q_1 \]

Montrer la question

Question

Nous pouvons également noter des valeurs aberrantes sur un diagramme en boîte.

Montrer la réponse

Réponse

Vrai

Montrer la question

Question

Qu'est-ce qu'un indicateur de dispersion ?

Montrer la réponse

Réponse

Un indicateur de dispersion donne une idée de la distribution des valeurs d'une série statistique.

Montrer la question

Question

Lesquels sont des indicateurs de dispersion ?

Montrer la réponse

Réponse

l'étendue

Montrer la question

Question

La médiane est la même chose que ____.

Montrer la réponse

Réponse

le deuxième quartile

Montrer la question

Question

Qu'est-ce qu'un quartile ?

Montrer la réponse

Réponse

Les quartiles d'une série statistique la séparent en quatre parties.

Montrer la question
