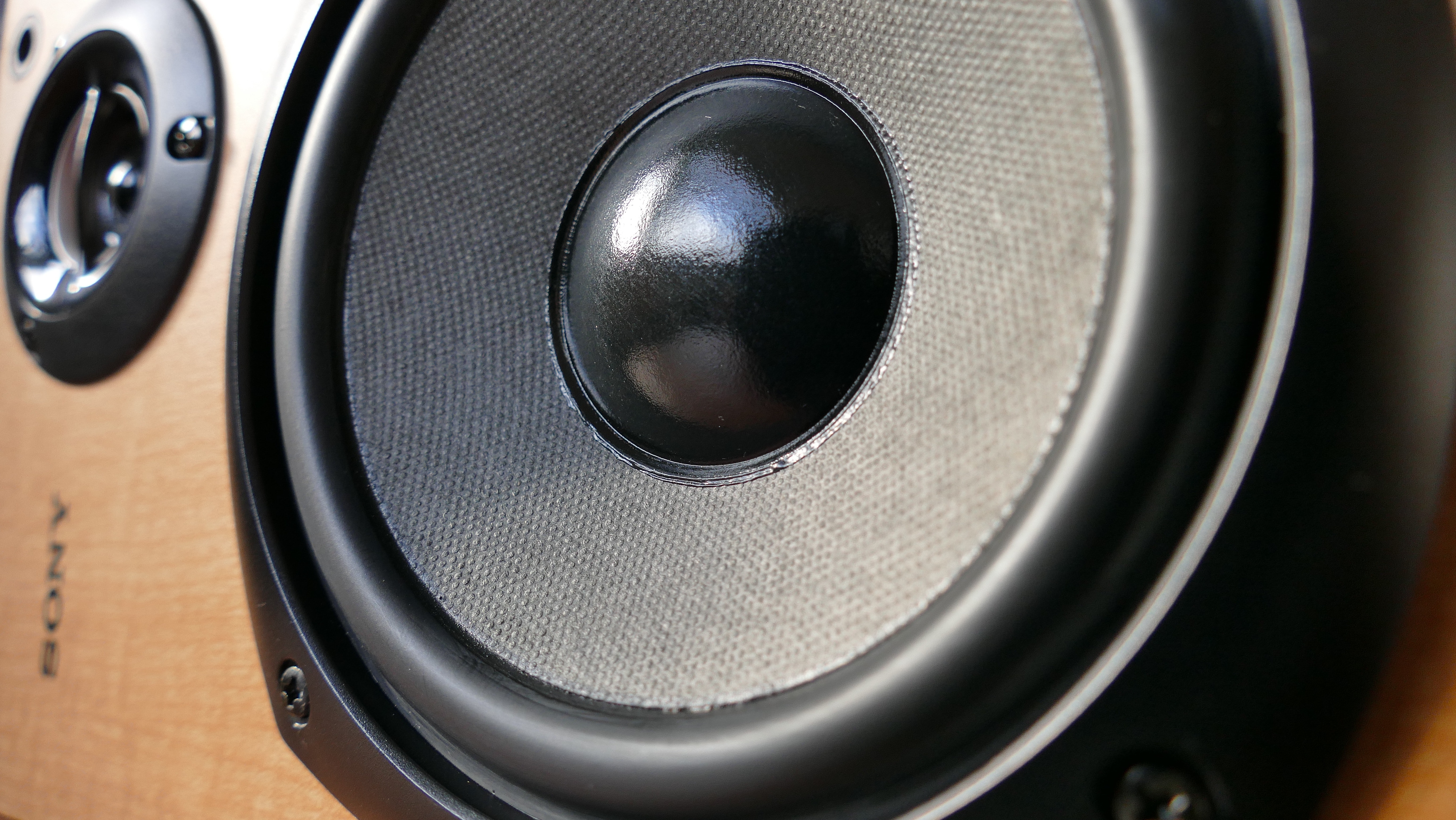

    La loi de Biot-Savart Étude sur les haut-parleursSmarterFig. 1 - La figure montre une membrane de haut-parleur qui vibre pendant la production du son.

    L'électricité est essentielle à la production de sons par les haut-parleurs. Un courant électrique changeant passe par la bobine à l'intérieur du haut-parleur pour générer un champ magnétique. Cette bobine passe à travers des aimants placés à l'intérieur du haut-parleur. Le champ magnétique généré par la bobine est opposé à la direction d'un champ magnétique dû à ces aimants. Ce champ magnétique opposé provoque la vibration de la membrane, ce qui produit un son. Une loi bien connue en physique qui permet de comprendre ce champ magnétique généré grâce au passage d'un courant électrique dans la bobine est la loi de Biot-Savart. Dans cet article, nous étudierons la loi de Biot-Savart, la direction du champ magnétique induit en raison d'un élément parcouru par un courant, les caractéristiques de la loi de Biot-Savart, les similitudes et les dissemblances entre la loi de Biot-Savart et la loi de Coulomb, ainsi que les cas particuliers de la loi de Biot-Savart.

    Définition de la loi de Biot-Savart

    Avant de comprendre la loi de Biot-Savart, expliquons brièvement ce que l'on entend par champ magnétique

    Le champ magnétique est une grandeur physique décrivant l'intensité de la force magnétique en chaque point de l'espace.

    Hans Christian Oersted a découvert l'effet magnétique d'un fil conducteur de courant. L'expérience d'Oersted confirme la formation d'un champ magnétique autour d'un fil conducteur de courant par la déviation d'une aiguille aimantée placée près du fil.

    La loi de Biot-Savart permet de calculer le champ magnétique autour de ce fil conducteur.

    Selon la loi de Biot-Savart, le champ magnétique induit en raison d'un élément de courant dépend de la longueur de l'élément porteur de courant, de l'ampleur du courant, de sa direction et de sa proximité.

    Dérivation de la loi de Biot-Savart

    Considérons un petit élément de courant \(\mathrm{AB}\) d'un fil conducteur \(\mathrm{XY}\) transportant un courant \(I\). La longueur d'un élément infiniment petit est \(\mathrm{d}\vec{l}\). Soit \(\vec{r}\) le vecteur de position d'un point d'observation P à partir de l'élément actuel. Soit \(\theta\) l'angle entre \(\mathrm{d}\vec{l}\) et \(\vec{r}\).

    La loi BIot-Savart Fil porteur actuel StudySmarterFig. 2 - La figure montre un petit élément de courant sur un fil conducteur transportant un courant \(I\) et un point d'observation P pour un champ magnétique induit.

    La loi de Biot-Savart stipule que le champ magnétique induit au point P par un fil conducteur est

    1. directement proportionnel au courant \(I\),

    2. directement proportionnel à la longueur d'un élément de courant \(\mathrm{d}\vec{l}\),

    3. directement proportionnelle au sinus de l'angle entre \(\vec{r}\) et \(\mathrm{d}\vec{l}\),

    4. inversement proportionnel au carré du vecteur de position, c'est-à-dire \(r^2\).

    La forme mathématique de la loi de Biot-Savart est la suivante

    \[\mathrm{d}\vec{B}\propto\frac{I\mathrm{d}\vec{l}\sin{\left(\theta\right)}}{r^2}\]

    ou

    \[\mathrm{d}B=K\frac{I\mathrm{d}l\sin{\left(\theta\right)}}{r^2}\]

    Où \(K\) est une proportionnalité dont la valeur dépend du milieu entre le point P et l'élément courant \(\mathrm{d}\vec{l}\). Elle est définie comme suit : \[K=\frac{\mu_0}{4\pi},\]

    où \(\mu_0=4\pi\times10^{-7}\,\mathrm{T\,A^{-1}\Nm^{-1}}\) est la perméabilité magnétique de l'espace libre/vide.

    Formule de la loi de Biot-Savart

    Voyons comment la loi de Biot-Savart peut nous donner une formule pour le champ magnétique total autour d'un fil conducteur de courant.

    Principe de superposition

    La loi de Biot-Savart suit le principe de superposition. Selon cette loi, le champ magnétique net au point dû à plusieurs éléments de courant est la somme algébrique d'un champ magnétique dû à chaque élément de courant.

    Let \(\mathrm{d}\vec{B_1},\mathrm{d}\vec{B_2},\mathrm{d}\vec{B_3},...\) et ainsi de suite sont le champ magnétique au point P dû aux éléments de courant \(I\mathrm{d}\vec{l_1},I\mathrm{d}\vec{l_2},I\mathrm{d}\vec{l_3},...\N) et ainsi de suite. Le champ magnétique net au point P est alors

    \[\mathrm{d}\vec{B}=\mathrm{d}\vec{B_1}+\mathrm{d}\vec{B_2}+\mathrm{d}\vec{B_3}+...\]

    Cette équation illustre le principe de superposition/addition de vecteurs.

    Lorsque l'on considère le champ magnétique sur une longueur de fil comme nous le faisons dans la loi de Biot-Savart, nous divisons le fil en éléments de longueur infinitésimale \(\mathrm{d}\vec{l}\). Chacune de ces longueurs infinitésimales apporte une contribution au champ magnétique de :\[\mathrm{d}\vec{B}=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{\left(\theta\right)}}{r^2}\].

    Pour trouver le champ magnétique global d'un fil, nous utilisons le principe de superposition en intégrant sur la longueur du fil :

    \[\vec{B}(\vec{r})=\int\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{\left(\theta\right)}}{r^2}\]

    Direction du champ magnétique

    Dans la loi de Biot-Savart, le champ magnétique dû à un conducteur porteur de courant est donné par

    \[\mathrm{d}\vec{B}=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\times\vec{r}}{r^3}\]

    Cette équation montre que la direction d'un champ magnétique est le long de la direction d'un produit en croix \(I\mathrm{d}\vec{l}\times\vec{r}\). Pour trouver la direction de ce produit en croix, nous pouvons utiliser la règle de la main droite.

    Selon la règle de la main droite, si tu pointes ton pouce dans la direction du courant, le fait d'enrouler tes doigts donnera la direction du champ magnétique lorsqu'il s'enroulera autour du fil.

    Pour le cas illustré à la figure 2, en utilisant la règle de la main droite, l'enroulement de tes doigts se fait dans le sens des aiguilles d'une montre sur le plan contenant \(\mathrm{d}\vec{l}\) et \(\vec{r}\). La direction de \(\mathrm{d}\vec{B}\) est donc perpendiculaire au plan et dirigée vers l'intérieur.

    Dans le cas où \(\theta=0^\circ\)

    La direction de l'élément de courant \N(\Ngauche(\Nmathrm{d}\Nvec{l}\Ndroite)\N) est le long de la direction du vecteur de position \N(\Nvec{r}\N), alors

    \[\begin{align*} xml-ph-0000@deepl.internal \mathrm{d}\vec{B}&=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{\left(0^\circ\right)}}{r^2}\\ xml-ph-0001@deepl.internal \mathrm{d}\vec{B}&=0 xml-ph-0002@deepl.internal \end{align*}\]

    Cela donne la valeur minimale d'un champ magnétique.

    Dans le cas où \(\theta=90^\circ\)

    La direction de l'élément de courant \\N(\Ngauche(\Nmathrm{d}\Nvec{l}\Ndroite)\N) est perpendiculaire au vecteur de position de direction \N(\Ngauche(\Nvec{r}\Ndroite)\N), alors

    \[\begin{align*} xml-ph-0000@deepl.internal \mathrm{d}\vec{B}&=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{\left(90^\circ\right)}}{r^2}\\ xml-ph-0001@deepl.internal \mathrm{d}\vec{B}&=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}}{r^2} xml-ph-0000@deepl.internal \end{align*}\]

    Cela donne la valeur maximale d'un champ magnétique.

    Loi de Biot-Savart et loi de Coulomb

    Selon la loi de Biot-Savart, le champ magnétique autour d'un élément porteur de courant \(\gauche(I\mathrm{d}\vec{l}\ droite)\) à une distance de \(r\) est de

    \[\mathrm{d}\vec{B}=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}}{r^2}\]

    ou

    \[\mathrm{d}\vec{B}=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\times\vec{r}}{r^3}\]

    Selon la loi de Coulomb, le champ électrique autour d'une charge électrique \(q\) à une distance de \(r\) est

    \[E=\frac{1}{4\pi\epsilon_0}\frac{q}{r^2}\]

    ou

    \[\vec{E}=\frac{1}{4\pi\epsilon_0}\frac{q}{r^3}\vec{r}\]

    Voici quelques-unes des principales similitudes entre la loi de Biot-Savart et la loi de Coulomb,

    1. Dans les deux lois, les champs sont inversement proportionnels au carré de la distance entre la source (qui génère le champ) et le point de test (où le champ est mesuré).

    2. Les deux lois obéissent au principe de superposition.

    3. Dans la loi de Biot-Savart, le champ magnétique varie directement avec sa source, qui est l'élément de courant \(\left(Idl\right)\), et dans la loi de Coulomb, le champ électrique varie directement avec sa source, qui est la charge électrique \(\left(q\right)\).

    Voici quelques-unes des principales différences entre la loi de Biot-Savart et la loi de Coulomb,

    S. no.Loi de Biot-SavartLoi de Coulomb
    1.Le champ magnétique est produit par une source vectorielle, c'est-à-dire l'élément de courant \(\cgauche(I\mathrm{d}\vec{l}\cdroite)\c).Une source scalaire produit le champ électrique, c'est-à-dire la charge électrique \(q\).
    2.La direction d'un champ magnétique est perpendiculaire au plan contenant \(I\mathrm{d}\vec{l}\) et \(\vec{r}\).La direction d'un champ électrique est le long de la ligne reliant une source et un point de test.
    3.Le champ magnétique produit par un élément de courant dépend de l'angle.Le champ électrique produit par une charge électrique ne dépend pas de l'angle.
    4.Le champ magnétique dépend du courant qui circule et dépend donc à la fois de l'ampleur et de la vitesse de la charge.La loi de Coulomb ne dépend que de l'ampleur de la charge et prend en compte les charges statiques plutôt que le courant en mouvement.

    Applications de la loi de Biot-Savart

    La loi de Biot-Savart a plusieurs applications, mais la plus importante est qu'elle permet de calculer le champ magnétique dû à un élément de courant, quelle que soit sa configuration. En d'autres termes, la loi de Biot-Savart est indépendante de la configuration du fil qui transporte le courant. Dans cet article, nous allons calculer le champ magnétique induit dû à un fil droit parcouru par un courant et à un courant parcouru par une bobine circulaire en utilisant la loi de Biot-Savart.

    Pour un fil droit parcouru par un courant

    Imaginons un fil droit XY parcouru par un courant \(I\) dans un plan. Soit P un point perpendiculaire au fil sur un plan à une distance de \(r\) du fil et \(I\mathrm{d}\vec{l}\) un petit élément de courant.

    Soit \(\vec{r}'\) le vecteur position du point P par rapport à l'élément de courant.

    La loi de Biot-Savart Champ magnétique dû à un fil droit StudySmarterFig. 4 - La figure montre un fil droit parcouru par un courant et un point d'observation P situé à une distance de \(r\) du fil.

    Dans le diagramme, on peut voir que \N(\Ntheta\N) est un angle entre le vecteur de position \N(\Nvec{r}'\N) et un élément de courant \N(I\Nmathrm{d}\Nvec{l}\N) et que \N(\Nphi\N) est un angle entre le vecteur de position \N(\Nvec{r}'\N)et \N(\Nvec{r}\N)et le vecteur de position \N(\Nmathrm{d}\Nvec{l}\N).

    Selon la loi de Biot-Savart, le champ magnétique \(\mathrm{d}B\) en un point P dû à l'élément de courant \(I\mathrm{d}\vec{l}\) est\[\mathrm{d}\vec{B}=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\times\vec{r}'}{r'^3}\Note : \mathrm{d}\vec{r}'}]

    or xml-ph-0000@deepl.internal \[\mathrm{d}\vec{B}=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{\theta}}{r'^2}\tag{1}\]

    A partir d'un triangle rectangle CPO,

    \[\begin{align*}\theta+\phi+90^{\circ} &=180^\circ\\\N\theta &=90^{\circ}-\phi\end{align*}\N]

    En substituant cette valeur de \(\theta\) dans l'équation (1), \[\begin{align*}\mathrm{d}\vec{B} &=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{90^{\circ}-\phi}}{r'^2}\\ xml-ph-0000@deepl.internal \mathrm{d}\vec{B} &=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\cos{\phi}}{r'^2}\tag{2} xml-ph-0001@deepl.internal \end{align*}\]

    Aussi dans le triangle CPO \[\begin{align*}\cos{\phi}&=\frac{r}{r'}\\r'&=\frac{r}{\cos{\phi}}\tag{3}\end{align*}\].

    Et \[\begin{align*}\tan{\phi}&=\frac{l}{r}\\l&=r\tan{\phi}\tag{4}\end{align*}\].

    En différenciant l'équation (4) \[\mathrm{d}l=r\sec^2{\phi}d\phi\tag{5}\]

    En utilisant les équations (3) et (5), l'équation (2) devient\[\big{align*}\mathrm{d}B &= \frac{\mu_0}{4\pi}\frac{Ir\sec^2{\phi}\cos{\phi}{\frac{r^2}{cos^2{\phi}}\mathrm{d}\phi\\\\mathrm{d}B &= \frac{\mu_0}{4\pi}\frac{Ir\cos{\phi}\mathrm{d}\phi} {\cos^2{\phi}\frac{\cos^2{\phi}}{r^2}\\mathrm{d}B &= \frac{\mu_0}{4\pi}\frac{I}{r}cos{\phi}\mathrm{d}\phi\tag{6}\end{align*}\]

    En intégrant l'équation (6) avec les limites \(-\phi_1\) et \(+\phi_2\), le champ magnétique au point P dû à une droite entière est

    \[\begin{align*} xml-ph-0000@deepl.internal \int_{-\phi_1}^{\phi_2} \mathrm{d}B &= \frac{\mu_0}{4\pi}\frac{I}{r} \int_{-\phi_1}^{\phi_2} \cos{\left(\phi\right)} \mathrm{d}\phi\\ xml-ph-0000@deepl.internal B&=\frac{\mu_0}{4\pi}\frac{I}{r}\left[\sin{\phi}\right]_{-\phi_1}^{\phi_2}\\ xml-ph-0001@deepl.internal B&=\frac{\mu_0}{4\pi}\frac{I}{r}\left(\sin{\left(\phi_2\right)}-\sin{\left(-\phi_1\right)}\right)\\ xml-ph-0000@deepl.internal B&=\frac{\mu_0}{4\pi}\frac{I}{r}\left(\sin{\left(\phi_2\right)}+\sin{\left(\phi_1\right)}\right)\end{align*}\]Cette équation donne le champ magnétique au point P dû à un fil droit fini XY transportant du courant.

    Supposons que le conducteur XY soit de longueur infinie. Dans ce cas \(\phi_1=\phi_2=90^\circ\), le champ magnétique au point P deviendra

    \[\begin{align*} xml-ph-0000@deepl.internal B&=\frac{\mu_0}{4\pi}\frac{I}{r}\left(\sin{\left(90^\circ\right)}+\sin{\left(90^\circ\right)}\right)\\ xml-ph-0001@deepl.internal B&=\frac{\mu_0}{4\pi}\frac{I}{r}2\\ xml-ph-0000@deepl.internal B&=\frac{\mu_0}{2\pi}\frac{I}{r} xml-ph-0001@deepl.internal \end{align*}\]

    La direction de ce champ magnétique est perpendiculaire au plan contenant le fil et un point d'observation.

    Bobine circulaire porteuse de courant

    Supposons qu'une bobine circulaire de rayon \(r\) soit placée perpendiculairement au plan du papier. \(I\) est le courant qui traverse la bobine. Supposons qu'un point d'observation P se trouve sur le papier à une distance de \(x\) du centre de la bobine (disons O).

    La bobine circulaire de la loi Biot-Savart StudySmarterFig. 5 - La figure montre le champ magnétique au point P dû à une bobine circulaire parcourue par un courant.

    Sur le schéma, nous pouvons voir que le courant sur le fil est perpendiculaire au vecteur position \(\vec{MP}\). Ainsi, l'angle entre \(I\mathrm{d}\vec{l}\) et \(\vec{MP}\) est \(90^\circ\).

    En utilisant la loi de Biot-Savart, le champ magnétique au point P dû à un petit élément de courant au point M dans le diagramme est

    \[\begin{align*} xml-ph-0000@deepl.internal \mathrm{d}\vec{B}&=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{\left(90^\circ\right)}}{\left(\sqrt{r^2+x^2}\right)^2}\\ xml-ph-0001@deepl.internal \mathrm{d}\vec{B}&=\frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}}{\left(r^2+x^2\right)}\tag{7} xml-ph-0000@deepl.internal \end{align*}\]

    En utilisant la règle de la main droite, la direction de ce champ magnétique est perpendiculaire au plan contenant l'élément de courant \(I\mathrm{d}\vec{l}\) à M et un vecteur de position \(\vec{MP}\).

    En résolvant ce champ magnétique le long des axes X et Y comme indiqué sur la figure, nous obtenons \(\mathrm{d}B\cos{\left(\phi\right)}\) le long de l'axe Y et \(\mathrm{d}B\sin{\left(\phi\right)}\) le long de l'axe X.

    De même, en raison d'un élément de courant à N, la composante d'un champ magnétique est \(-\mathrm{d}B\cos{\left(\phi\right)}\) le long de l'axe Y et \(\mathrm{d}B\sin{\left(\phi\right)}\) le long de l'axe X.

    Par conséquent, le champ magnétique net le long de l'axe Y est le suivant

    \[\mathrm{d}B_{\mathrm{y}}=\mathrm{d}B\cos{\left(\phi\right)}-\mathrm{d}B\cos{\left(\phi\right)}=0\]

    Et le champ magnétique le long de l'axe X est

    \[\mathrm{d}B_{\mathrm{x}}=\mathrm{d}B\sin{\left(\phi\right)}+\mathrm{d}B\sin{\left(\phi\right)}=2\mathrm{d}B\sin{\left(\phi\right)}\]

    Ainsi, le champ magnétique net au point P dû à l'élément de courant en M et à son alternance sur la bobine (c'est-à-dire en N) est de

    \[\begin{align*} xml-ph-0000@deepl.internal \mathrm{d}B_{\mathrm{net}}&=\mathrm{d}B_{\mathrm{y}}+\mathrm{d}B_{\mathrm{x}}\\ xml-ph-0001@deepl.internal \mathrm{d}B_{\mathrm{net}}&=0+2\mathrm{d}B\sin{\left(\phi\right)}\\ xml-ph-0000@deepl.internal \mathrm{d}B_{\mathrm{net}}&=2\mathrm{d}B\sin{\left(\phi\right)}\tag{8} xml-ph-0001@deepl.internal \end{align*}\]

    En utilisant l'équation (7), l'équation (8) devient

    \[\mathrm{d}B_{\mathrm{net}}=2\times \frac{\mu_0}{4\pi}\frac{I\mathrm{d}\vec{l}\sin{\left(\phi\right)}}{\left(r^2+x^2\right)}\]

    D'après le triangle MPO, \(\sin{\left(\phi\right)}=\frac{r}{\sqrt{r^2+x^2}}\), \(\mathrm{d}B_{\mathrm{net}}\) devient donc

    \[\mathrm{d}B_{\mathrm{net}}=2\frac{\mu_0}{4\pi}\frac{Ir\mathrm{d}\vec{l}}{\left(r^2+x^2\right)^{3/2}}\]

    Pour la demi-bobine porteuse de courant et sa partie alternative (une autre moitié de la bobine), le champ magnétique net au point P est de

    \[\begin{align*} xml-ph-0000@deepl.internal \int \mathrm{d}B_{\mathrm{net}}&=2\frac{\mu_0}{4\pi}\frac{Ir}{\left(r^2+x^2\right)^{3/2}}\int \mathrm{d}\vec{l}\\ xml-ph-0001@deepl.internal B_{\mathrm{net}}&=2\frac{\mu_0}{4\pi}\frac{Ir}{\left(r^2+x^2\right)^{3/2}}\pi r\\ xml-ph-0000@deepl.internal B_{\mathrm{net}}&=\frac{\mu_0}{2}\frac{Ir^2}{\left(r^2+x^2\right)^{3/2}} xml-ph-0001@deepl.internal \end{align*}\]

    Si le point P est au centre d'une bobine, c'est-à-dire \(x=0\), le champ magnétique net au point P dû à une bobine circulaire porteuse de courant est le suivant

    \[\begin{align*} xml-ph-0000@deepl.internal B_{\mathrm{net}}&=\frac{\mu_0}{2}\frac{Ir^2}{\left(r^2+0\right)^{3/2}}\\ xml-ph-0001@deepl.internal B_{\mathrm{net}}&=\frac{\mu_0}{2}\frac{Ir^2}{r^3}\\ xml-ph-0000@deepl.internal B_{\mathrm{net}}&=\frac{\mu_0}{2}\frac{I}{r} xml-ph-0001@deepl.internal \end{align*}\]

    Pour \(n\) nombre de tours dans la bobine

    \[B_{\mathrm{net}}=\frac{\mu_0}{2}\frac{nI}{r}\]

    Cette équation indique le champ magnétique au centre de la bobine porteuse de courant ayant \(n\N) nombre de spires qui est calculé à l'aide de la loi de Biot-Savart.En conclusion, la loi de Biot-Savart aide à calculer le champ magnétique dû à un conducteur porteur de courant, quelle que soit sa configuration.

    Loi de Biot Savart - Principaux enseignements

    • Le champ magnétique est l'espace autour d'un aimant ou d'un fil conducteur de courant dans lequel ses effets magnétiques se font sentir.
    • Selon la loi de Biot-Savart, le champ magnétique induit par un élément de courant dépend de la longueur, de l'intensité, de la direction et de la proximité du courant comme \(\mathrm{d}B=K\frac{Idl\sin{\left(\theta\right)}}{r^2}\).
    • La loi de Biot-Savart suit le principe de superposition.
    • La direction d'un champ magnétique obtenue à partir de la loi de Biot-Savart est représentée par la règle de la main droite/la règle de la vis droitière.
    • Selon la règle de la main droite, étire le pouce de ta main droite et enroule le reste de tes doigts dans la direction de \(\mathrm{d}\vec{l}\) vers \(\vec{r}\). Le pouce pointera alors dans la direction d'un champ magnétique.
    • La loi de Biot-Savart ne s'applique que dans le cas d'une distribution symétrique du courant sur les conducteurs.
    • La loi de Biot-Savart ne s'applique qu'à de très petites longueurs d'éléments de courant sur les conducteurs et est analogue à la loi de Coulomb en électrostatique.
    • La loi de Biot-Savart est indépendante de la configuration du fil qui transporte le courant.

    Références

    1. Fig. 1 - Closed Up Photography of Brown Wooden Framed Sony Speaker (https://www.pexels.com/photo/closed-up-photography-of-brown-wooden-framed-sony-speaker-157534/) by Anthony : ) (https://www.pexels.com/@inspiredimages/) sous la licence Pexels (https://www.pexels.com/license/).
    2. Fig. 2 - Champ magnétique dû à un petit élément de courant, StudySmarter Originals.
    3. Fig. 3 - Règle de la main droite/Règle de la vis de la main droite, StudySmarter Originals.
    4. Fig. 4 - Champ magnétique dû à un fil droit parcouru par un courant, StudySmarter Originals.
    5. Fig. 5 - Champ magnétique dû à une bobine circulaire parcourue par un courant, StudySmarter Originals.
    Questions fréquemment posées en Loi de Biot-Savart
    Qu'est-ce que la loi de Biot-Savart?
    La loi de Biot-Savart décrit le champ magnétique créé par une distribution de courant électrique. Elle relie le courant à la force magnétique exercée.
    Comment appliquer la loi de Biot-Savart?
    Pour appliquer la loi de Biot-Savart, intégrez la contribution de chaque élément de courant à la création du champ magnétique total.
    Quels sont les mathématiques impliqués dans la loi de Biot-Savart?
    La loi de Biot-Savart implique des intégrales et des vecteurs pour calculer les contributions individuelles à un champ magnétique.
    Quelle est la différence entre la loi de Biot-Savart et la loi d'Ampère?
    La loi de Biot-Savart calcule le champ magnétique pour des distributions spécifiques de courant, tandis que la loi d'Ampère est utilisée pour symétries plus simples.
    Sauvegarder l'explication

    Teste tes connaissances avec des questions à choix multiples

    L'espace autour d'un aimant ou d'un fil conducteur de courant dans lequel ses effets magnétiques se font sentir est appelé _____.

    Selon la loi de Biot-Savart, l'ampleur d'un champ magnétique dû à un fil de courant droit ne dépend pas de la longueur du fil.

    La loi de Biot-Savart stipule qu'unchamp magnétiqueinduitest directement proportionnel à l'élément porteur de courant \(\i>gauche(\i>text{d}\i>vec{l}\i>droite)\i>.)

    Suivant

    Découvre des matériels d'apprentissage avec l'application gratuite StudySmarter

    Lance-toi dans tes études
    1
    À propos de StudySmarter

    StudySmarter est une entreprise de technologie éducative mondialement reconnue, offrant une plateforme d'apprentissage holistique conçue pour les étudiants de tous âges et de tous niveaux éducatifs. Notre plateforme fournit un soutien à l'apprentissage pour une large gamme de sujets, y compris les STEM, les sciences sociales et les langues, et aide également les étudiants à réussir divers tests et examens dans le monde entier, tels que le GCSE, le A Level, le SAT, l'ACT, l'Abitur, et plus encore. Nous proposons une bibliothèque étendue de matériels d'apprentissage, y compris des flashcards interactives, des solutions de manuels scolaires complètes et des explications détaillées. La technologie de pointe et les outils que nous fournissons aident les étudiants à créer leurs propres matériels d'apprentissage. Le contenu de StudySmarter est non seulement vérifié par des experts, mais également régulièrement mis à jour pour garantir l'exactitude et la pertinence.

    En savoir plus
    Équipe éditoriale StudySmarter

    Équipe enseignants Physique-chimie

    • Temps de lecture: 20 minutes
    • Vérifié par l'équipe éditoriale StudySmarter
    Sauvegarder l'explication Sauvegarder l'explication

    Sauvegarder l'explication

    Inscris-toi gratuitement

    Inscris-toi gratuitement et commence à réviser !

    Rejoins plus de 22 millions d'étudiants qui apprennent avec notre appli StudySmarter !

    La première appli d'apprentissage qui a réunit vraiment tout ce dont tu as besoin pour réussir tes examens.

    • Fiches & Quiz
    • Assistant virtuel basé sur l’IA
    • Planificateur d'étude
    • Examens blancs
    • Prise de notes intelligente
    Rejoins plus de 22 millions d'étudiants qui apprennent avec notre appli StudySmarter !
